< 스위치 회로와 AND, OR, NOT, XOR 게이트 >
< AND 게이트 회로 >
AND 연산자에 대한 논리적 진술의 간단한 예시를 들면
"덥고 비가 온다."라는 예시를 들 수 있다.
덥다는 것에 대한 상태를 미지수 H
비가 온다는 것에 대한 상태를 미지수 R
이어서 두 미지수 H, R을 AND(그리고) 연산자로 이어주면
"H AND R"이라는 논리 표현식을 얻을 수 있다.
그리고 이에 대한 진리표는 아래와 같으며,
이는 AND게이트의 논리표와 같다.
입력 (H) | 입력 (R) | 출력 (H AND R) |
거짓 (0) | 거짓 (0) | 거짓 (0) |
거짓 (0) | 참 (1) | 거짓 (0) |
참 (1) | 거짓 (0) | 거짓 (0) |
참 (1) | 참 (1) | 참 (1) |
※ 전류가 흐름 = 스위치 닫힘 = ON = 참(True) = 1
※ 전류가 흐르지 않음 = 스위치열림 = OFF = 거짓(False) = 0
위의 진리표에 대해서, 전지, 전선, 스위치(입력 부품), 전구(출력 부품) 등,
진리표가 성립이 되도록 연결해 주면 된다.
특히 AND 게이트의 경우
두 개의 스위치 모두 닫혀있을 때만 전구에 불이 들어오고,
둘 중 하나라도 스위치가 열리면 전류의 흐름이 끊겨 전구에 불이 들어오지 않는다
는 사실을 참고한다.
※ 그림은 Paul falstad 사이트를 통해 제작하였습니다.
※ 전류의 방향은 +극에서 -극이지만, 실제 전자의 방향은 반대 방향이다.

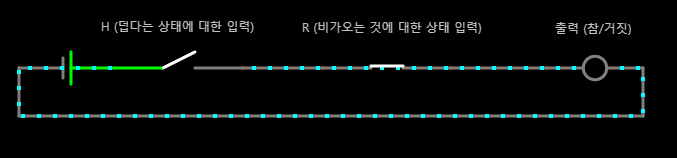

< 0 AND 0 = 0 : 덥지 않고 비가 오지 않는 상황>

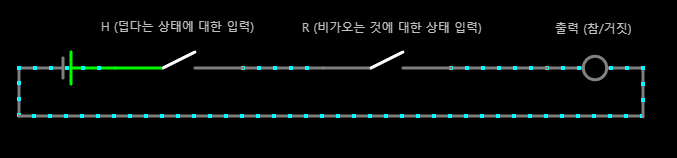

< 0 AND 1 = 0 : 덥지 않고 비가 오는 상황>

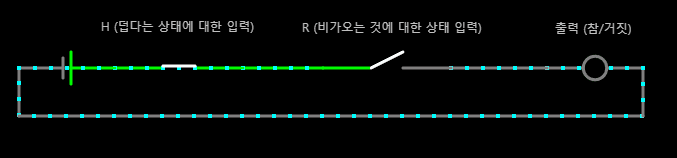

< 1 AND 0 = 0 : 덥고 비가 오지 않는 상황>

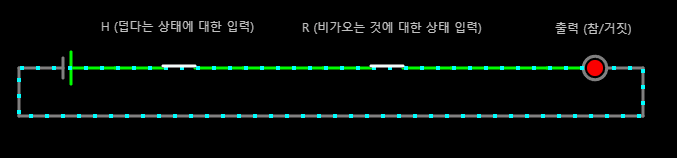

< 1 AND 1 = 1 : 덥고 비가 오는 상황>
< OR 게이트 회로 >
OR 연산자에 대한 논리적 진술의 간단한 예시를 들면
" 오늘 점심은 밥을 먹거나 , 또는 빵을 먹을 것이다 "라는 예시를 들 수 있다.
오늘 점심은 밥으로 먹을 것이다에 대한 상태를 미지수 R
오늘 점심은 빵으로 먹을 것이다에 대한 상태를 미지수 B
이어서 두 미지수 R, B를 OR(또는) 연산자로 이어주면
"R OR B"이라는 논리 표현식을 얻을 수 있다.
그리고 이에 대한 진리표는 아래와 같으며,
이는 OR게이트의 논리표와 같다.
입력 (R) | 입력 (B) | 출력 (R OR B) |
거짓 (0) | 거짓 (0) | 거짓 (0) |
거짓 (0) | 참 (1) | 참 (1) |
참 (1) | 거짓 (0) | 참 (1) |
참 (1) | 참 (1) | 참 (1) |
※ 전류가 흐름 = 스위치 닫힘 = ON = 참(True) = 1
※ 전류가 흐르지 않음 = 스위치열림 = OFF = 거짓(False) = 0
위의 진리표에 대해서, 전지, 전선, 스위치(입력 부품), 전구(출력 부품) 등,
진리표가 성립이 되도록 연결해 주면 된다.
특히 OR 게이트의 경우
두 개의 스위치 중 하나만 닫혀있어도 전구에 불이 들어오고,
둘 다 열리야 전류의 흐름이 끊겨 전구에 불이 들어오지 않는다
는 사실을 참고한다.
※ 그림은 Paul falstad 사이트를 통해 제작하였습니다.
※ 전류의 방향은 +극에서 -극이지만, 실제 전자의 방향은 반대 방향이다.

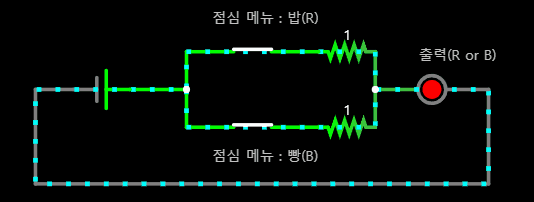

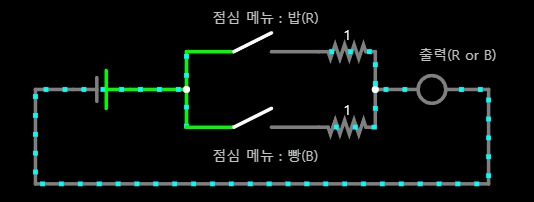

< 0 OR 0 = 0 : 점심 메뉴로 밥도, 빵도 먹지 않는 상황>

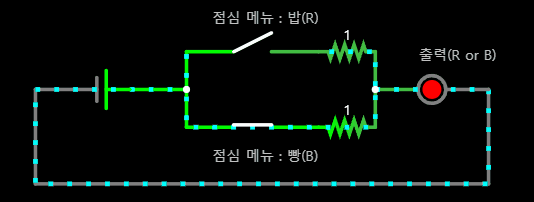

< 0 OR 1 = 1 : 점심 메뉴로 빵만 먹는 상황>
< 1 OR 0 = 1 : 점심 메뉴로 밥만 먹는 상황>
< 1 OR 1 = 1 : 점심 메뉴로 밥도 먹고, 빵도 먹는 상황 >
< OR 게이트 회로에서 저항이 존재하는 이유>
저항이 존재하는 이유는
OR 게이트 회로처럼 스위치를 병렬연결을 할 경우,
두 스위치 모두 ON일 때
병렬 구간에서만 순환하는 순환 회로가 발생할 수 있다.
이는 회로에 불안정성을 초래하므로
이를 방지하기 위해
저항이 작은 쪽으로 이동하는 전류의 성질을 이용하여
의도적으로 저항을 배치해 전류를 제어한다.
< NOT 게이트 회로>
NOT 연산자에 대한 논리적 진술의 간단한 예시를 들면
“오늘은 비가 오지 않는다”라는 예시를 들 수 있다.
이처럼 일반적인 논리적 진술과 다르게 NOT연산자에 대한 논리적 진술은
부정적인 진술이며, 1개의 입력만을 받는다
오늘 비가 오는 것에 대한 상태를 미지수 R
이어서 “않는다”라는 부정문을 연산자 NOT으로 이어주면
"NOT R”이라는 논리 표현식을 얻을 수 있다.
따라서, 입력 R에 참(True)을 입력하면 결과로 거짓(False)이 출력된다.
반대로, 입력 R에 거짓(False)을 입력하면 결과로 참(True)이 출력된다.
그리고 이에 대한 진리표는 아래와 같으며,
이는 NOT게이트의 논리표와 같다.
입력 (R) | 출력 (NOT R) |
거짓 (0) | 참 (1) |
참 (1) | 거짓 (0) |
※ 전류가 흐름 = 스위치 닫힘 = ON = 참(True) = 1
※ 전류가 흐르지 않음 = 스위치열림 = OFF = 거짓(False) = 0
위의 진리표에 대해서, 전지, 전선, 스위치(입력 부품), 전구(출력 부품) 등,
진리표가 성립이 되도록 연결해 주면 된다.
이때 스위치 ON/OFF 에 따라 출력이 어떻게 변화하는지 고려한다.
하지만 NOT 게이트 회로는 지금까지 탐구한 내용을 바탕으로
NOT 게이트 회로를 구현할 수없다.
즉, 오직 스위치만으로 NOT 게이트 회로를 구현할 수없다.
<XOR 게이트 회로>
XOR 연산자는 배타적 논리합 연산자라고 불린다.
배타적이란, 서로 배제하는 또는 서로 다른 이라는 뜻을 포함하기도 한다.
이에 따라 서로를 배제하고, 서로 다른 입력일 때 결합(논리합)하여
결과가 참이 되는 연산자로 배타적 논리합 연산자라 불린다.
XOR연산자에 대한 논리적 진술의 간단한 예시를 들면
" 오늘 점심은 밥을 먹거나, 빵을 먹을 것이다. 대신 둘 다 먹지는 않을 것이다 "
라는 OR과 비슷한 예시를 들 수 있다.
오늘 점심은 밥으로 먹을 것이다에 대한 상태를 미지수 R
오늘 점심은 빵으로 먹을 것이다에 대한 상태를 미지수 B
이어서 두 미지수 R, B를 XOR(배타적 논리합) 연산자로 이어주면
"R XOR B"이라는 논리 표현식을 얻을 수 있다.
이에 따라 두 입력이 모두 거짓일 때 그리고,
두 입력 모두 참이 되는 상황 될 경우에도 거짓이 출력되어,
서로 다른 조건이 충족될 때만 결과가 참이 출력된다.
그리고 이에 대한 진리표는 아래와 같으며,
이는 XOR게이트의 논리표와 같다.
입력 (R) | 입력 (B) | 출력 (R XOR B) |
거짓 (0) | 거짓 (0) | 거짓 (0) |
거짓 (0) | 참 (1) | 참 (1) |
참 (1) | 거짓 (0) | 참 (1) |
참 (1) | 참 (1) | 거짓 (0) |
※ 전류가 흐름 = 스위치 닫힘 = ON = 참(True) = 1
※ 전류가 흐르지 않음 = 스위치열림 = OFF = 거짓(False) = 0
위의 진리표에 대해서, 전지, 전선, 스위치(입력 부품), 전구(출력 부품) 등,
진리표가 성립이 되도록 연결해 주면 된다.
이때 스위치 ON/OFF 에 따라 출력이 어떻게 변화하는지 고려한다.
하지만 XOR 게이트 역시 지금까지 탐구한 내용을 바탕으로
XOR 게이트 회로를 구현할 수없다.
즉, 오직 스위치만으로 XOR 게이트 회로를 구현할 수없다.
< 스위치의 한계 >
위의 내용처럼
오직 스위치만으로 AND, OR 게이트 회로는 구현할 수 있지만,
XOR, NOR 게이트 회로는 구현할 수 없다.
따라서 NOT 게이트 회로의 원리와 결합된
NAND, NOR, XNOR 역시 스위치만으로는 회로를 구현할 수 없다.
이에 따라 스위치 회로에 새로운 변화가 필요하다.
그러므로, 다음 주제로 NOT 게이트 회로와 XOR 게이트 회로를 구현하기 위해
어떤 새로운 변화를 주어야 할지 탐구해 보겠다.
