이어서 NAND 게이트만으로
다른 게이트들로 변환할 수 있는 것에 대해 알아보겠다.
< NAND 게이트 변환 >
( NOT, AND, OR )
< NAND 게이트 >
NAND 게이트의 논리표를 다시 한번 살펴보면 아래와 같다.
| A | B | A NAND B |
| 거짓(0) | 거짓(0) | 참(1) |
| 거짓(0) | 참(1) | 참(1) |
| 참(1) | 거짓(0) | 참(1) |
| 참(1) | 참(1) | 거짓(0) |
그리고 논리표에 따른 NAND 게이트의 회로는 아래와 같다.
< 1 NAND 1 >
< NAND 게이트만으로 NOT 게이트 구현하기>
NAND 게이트의 논리표와 NOT게이트의 논리표를 비교해 보면
NAND게이트의 입력값 A, B가 같을 때 NOT 게이트와 동일하다.
| A | B | A NAND B | NOT A(=B) |
| 거짓(0) | 거짓(0) | 참(1) | 거짓(0) |
| 거짓(0) | 참(1) | 참(1) | |
| 참(1) | 거짓(0) | 참(1) | |
| 참(1) | 참(1) | 거짓(0) | 참(1) |
따라서 NAND게이트에 NAND 게이트를 변형한 NOT게이트를
출력 부분에 추가로 연결해 준다.
< 0 NAND 0 == NOT 0 >
< 1 NAND 1 == NOT 1 >
그리고 이를 게이트 기호로 표현하면 아래와 같다.
< NAND 게이트만으로 AND 게이트 구현하기>
NAND 게이트의 논리표와 AND게이트의 논리표를 비교해 보면
NAND게이트의 출력값이 반대일 때 AND 게이트와 동일하다.
| A | B | A NAND B | A AND B |
| 거짓(0) | 거짓(0) | 참(1) | 거짓(0) |
| 거짓(0) | 참(1) | 참(1) | 거짓(0) |
| 참(1) | 거짓(0) | 참(1) | 거짓(0) |
| 참(1) | 참(1) | 거짓(0) | 참(1) |
따라서, 이에 대해 회로로 표현하면 아래와 같다.
< 0 NAND 0 == 0 AND 0 >
< 0 NAND 1 == 0 AND 1 >
< 1 NAND 0 == 1 AND 0 >
< 1 NAND 1 == 1 AND 1 >
그리고 이를 게이트 기호로 표현하면 아래와 같다.
< NAND 게이트만으로 OR 게이트 구현하기>
NAND 게이트의 논리표와 OR게이트의 논리표를 비교해 보면
NAND게이트의 입력값 A, B가 동일할 경우만 반대로 출력된다.
| A | B | A NAND B | A OR B |
| 거짓(0) | 거짓(0) | 참(1) | 거짓(0) |
| 거짓(0) | 참(1) | 참(1) | 참(1) |
| 참(1) | 거짓(0) | 참(1) | 참(1) |
| 참(1) | 참(1) | 거짓(0) | 참(1) |

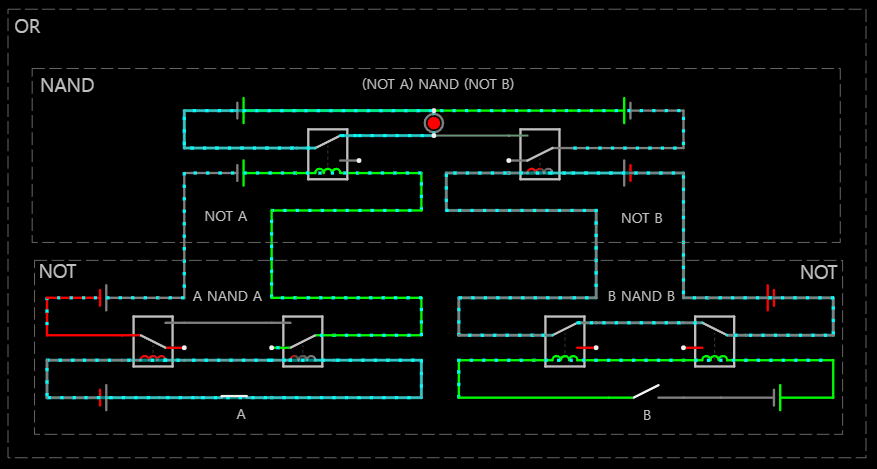

따라서 NAND게이트에 NAND 게이트를 변형한 NOT게이트를
입력 부분에 추가로 연결해 준다.
< 0 NAND 0 == 0 OR 0 >
< 0 NAND 1 == 0 OR 1 >
< 1 NAND 0 == 1 OR 0 >
< 1 NAND 1 == 1 OR 1 >
그리고 이를 게이트 기호로 표현하면 아래와 같다.
이번 글은 요기서 마치며,
NAND 게이트만으로 NOT, AND, OR게이트를 구성할 수 있으므로,
NOR 게이트는 물론, NOT, AND, OR 게이트로 구성된
XOR게이트 그리고, XNOR 게이트까지
구현할 수 있다고 짐작할 수 있다.
따라서, 다음 주제는 NAND 게이트만으로
나머지 게이트들 (XOR, NOR, XNOR)을 구현하는 방법에 대해 알아보겠다.
